水肥一体化滴灌系统完整介绍

我们一直在讨论水肥一体化系统,通过耐特菲姆网站和微信公众号,许多人也对其中的滴灌管、过滤器等部件有了一定了解,但是,你真的了解水肥一体化系统吗?它到底包含了哪些组成部分?这些组成部分如何互相配合为作物提供精准水肥供给?

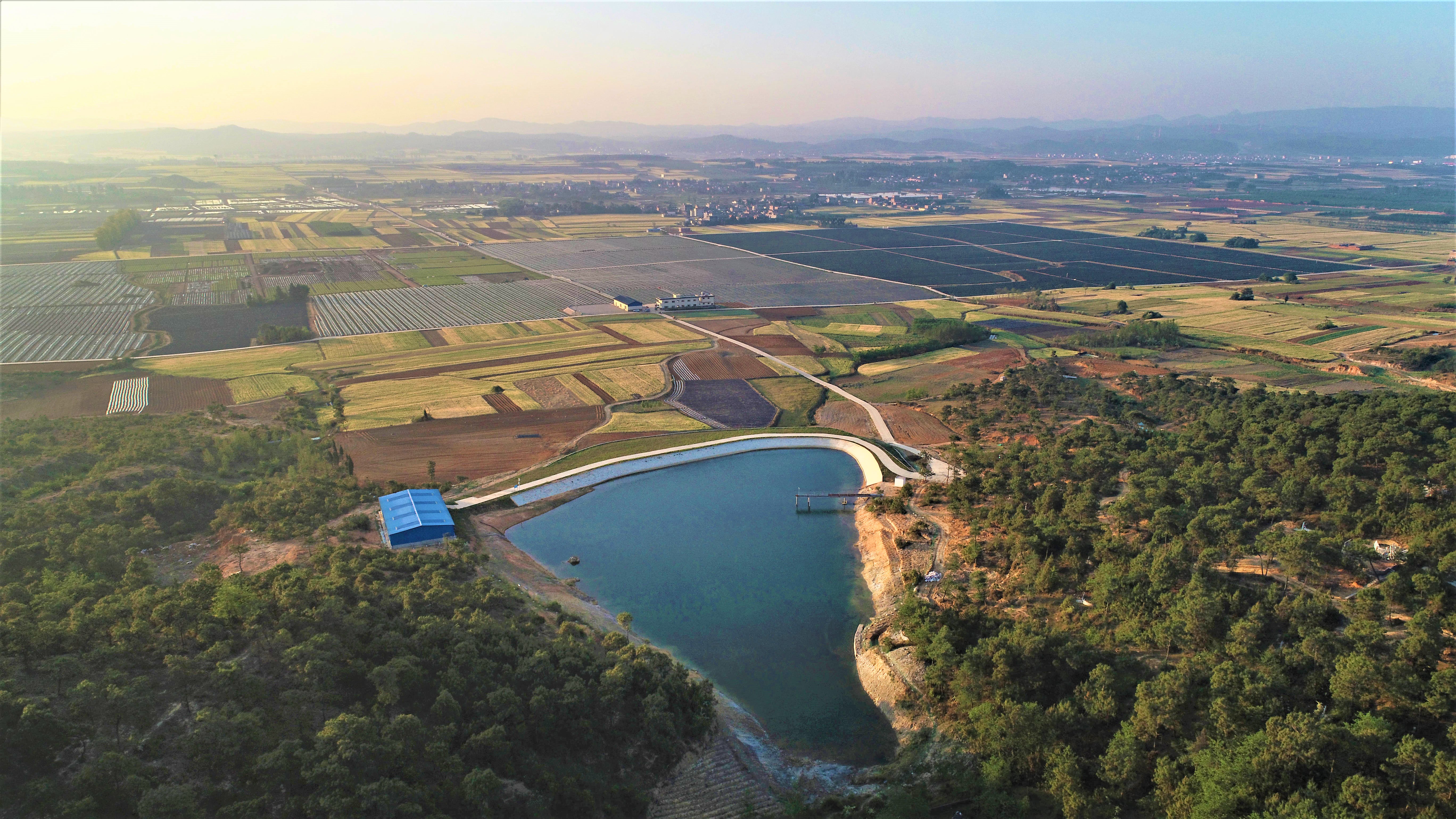

水源

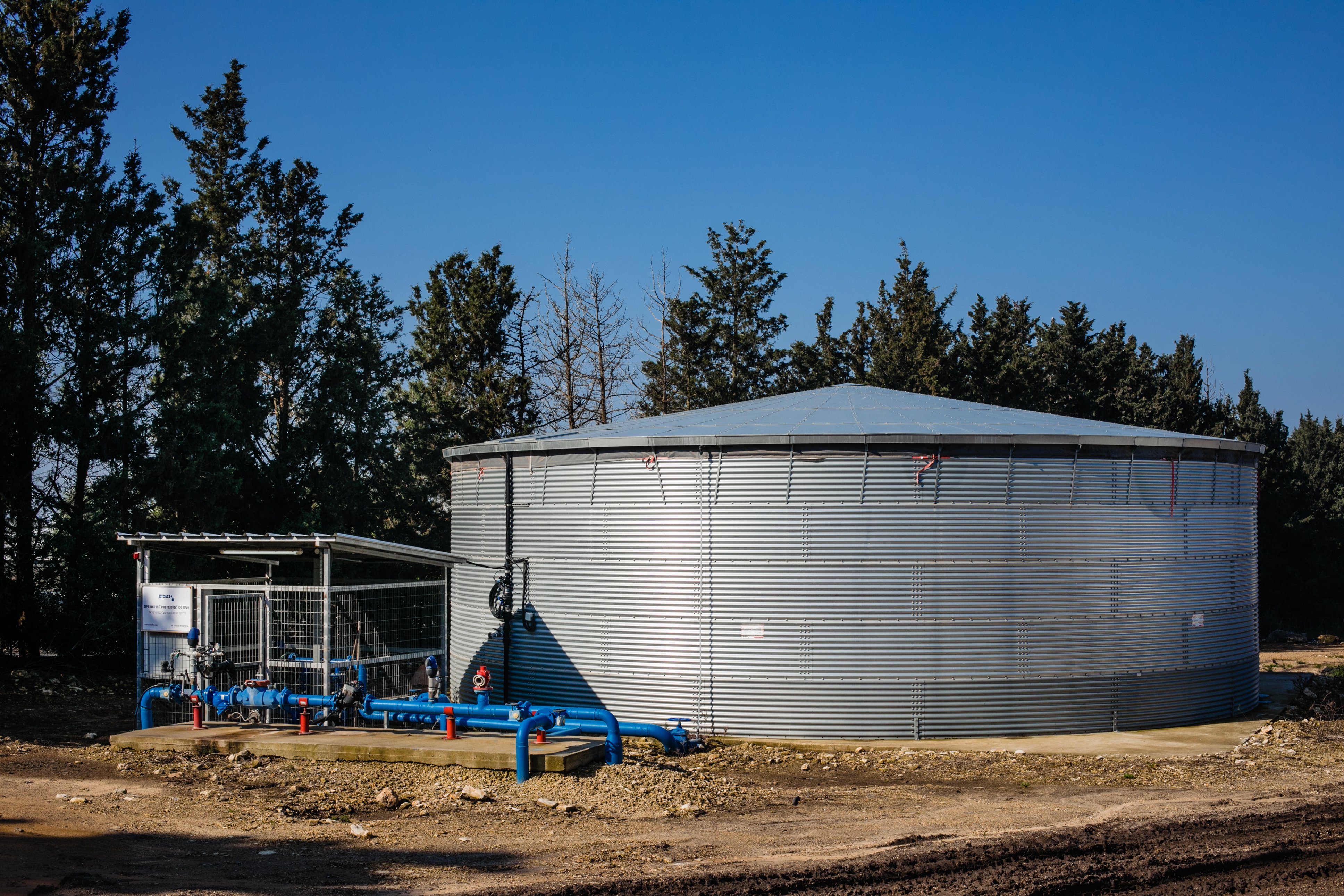

一切都从水源开始,它是整个灌溉系统的基础,一般会以地下水或地上水为水源,地下水一般指井水,地上水是指江河水、湖水、以及有一定储存量的蓄水池。然而,人工打井或开挖蓄水池,往往造价不菲,耐特菲姆可以为灌溉系统提供一种更具性价比,且易于搭建、搬运的装配式储水罐,了解更多,请点击这里

Water tanks- 1.jpg

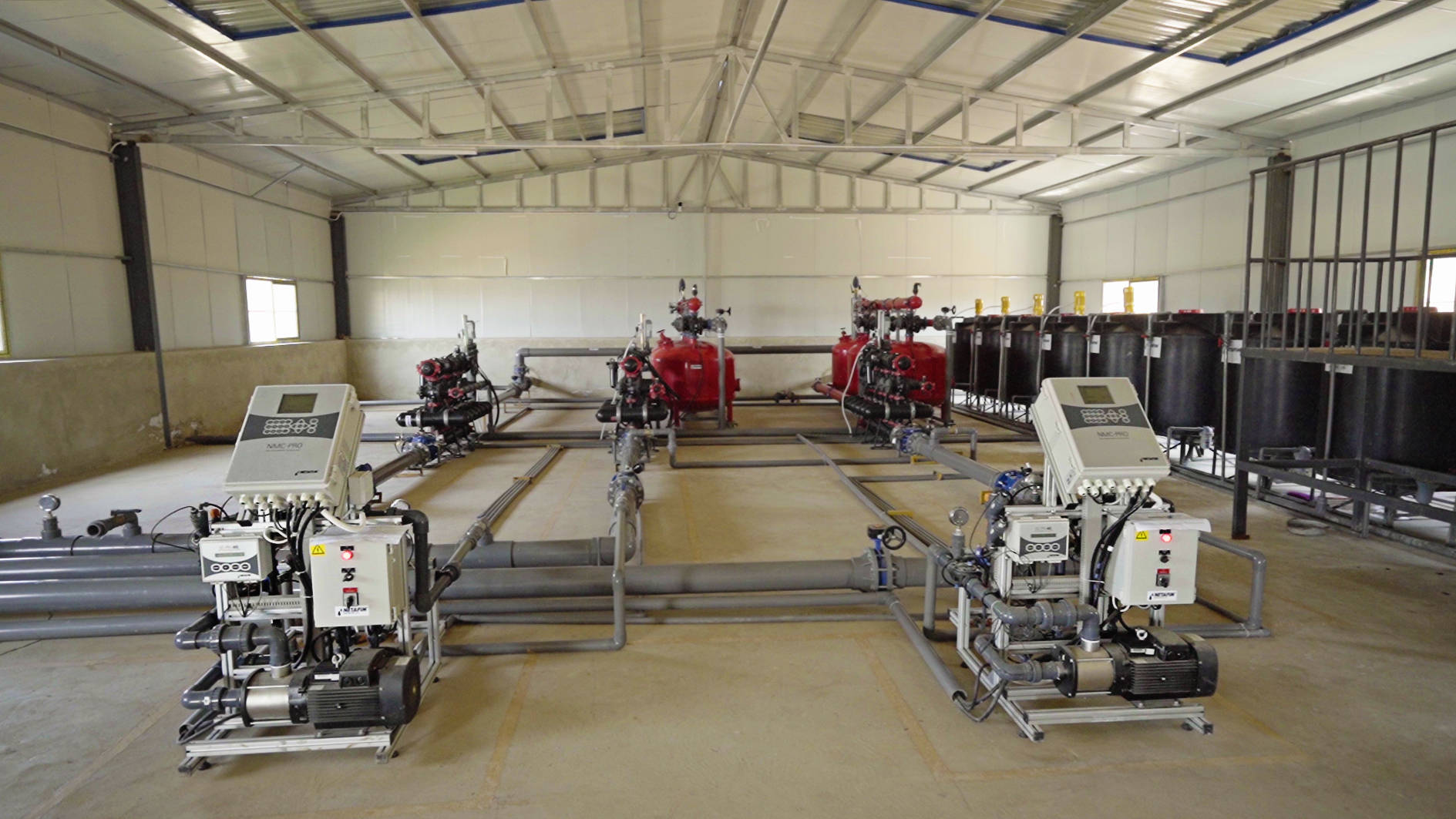

泵房

一般在水源附近会建一座泵房,里面会包含整个系统大部分的核心组件。

首先是水泵,它是整个系统的心脏,负责提供动力,将水从水源一级一级输送到每一棵作物。

水进入泵房首先会通过过滤系统

从水源直接抽上来的水往往含有各种各样的杂质和悬浮物,如果不经过处理进入灌溉系统,会直接造成设备堵塞和系统瘫痪。很多人在使用了滴灌系统后,频繁遭遇滴头堵塞问题,就认为滴灌系统都不靠谱,其实往往是过滤环节的工作没有做好。所以一套合适的过滤系统是整个系统不可或缺的环节。

基于水中杂质的类型、密度和田间灌水器的抗堵能力,我们可以选择不同的过滤设备进行搭配组合。常见的过滤设备有这么几种:介质过滤器、叠片过滤器、网式过滤器、离心水砂分离器,他们在沉积杂质的容量、反冲洗效率、维护方便性等方面各有优劣,可根据实际情况及预算限制来进行合理配置。(点击这里,阅读过滤系统介绍,更详细的介绍近期将会推出,敬请期待!)

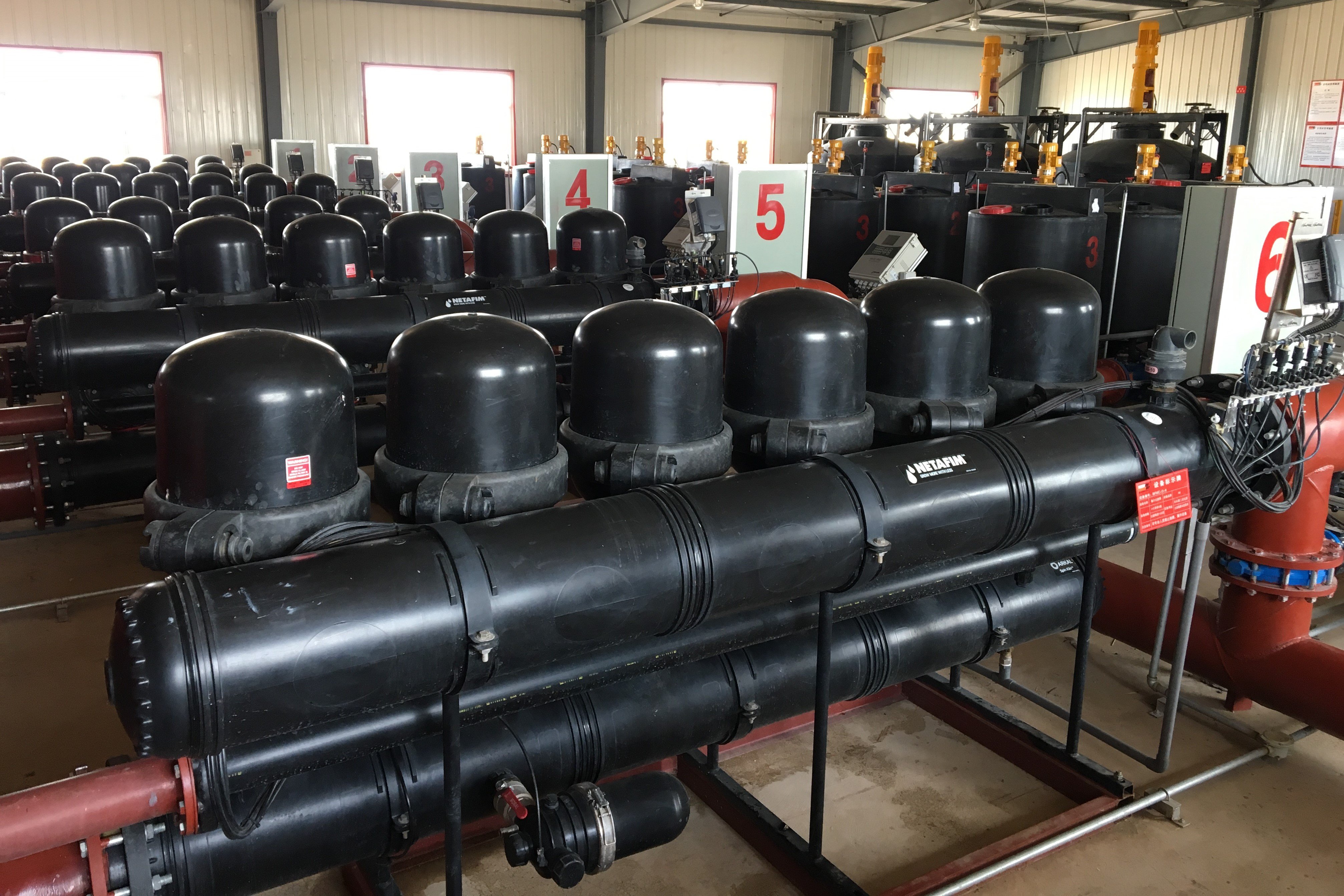

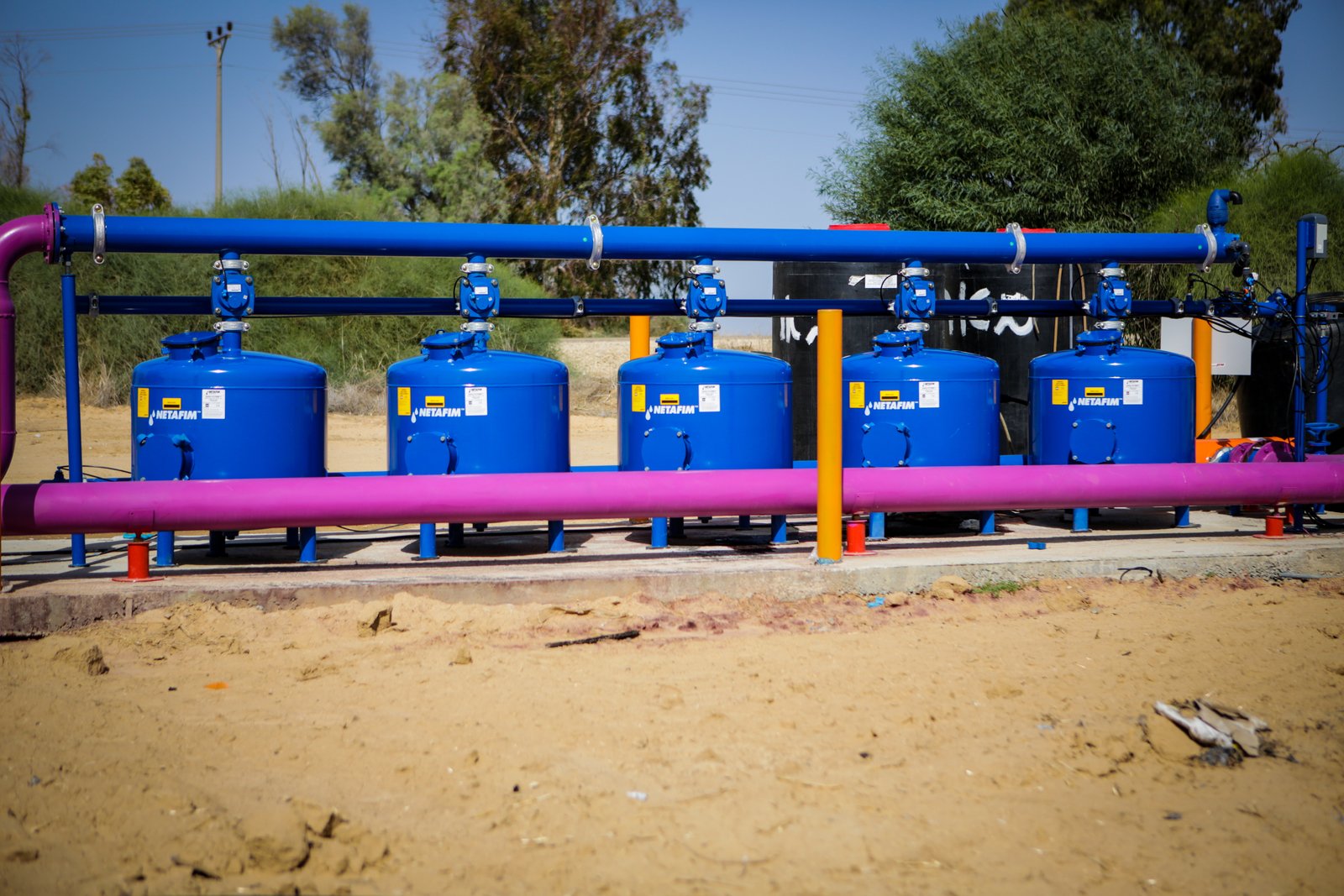

介质过滤器

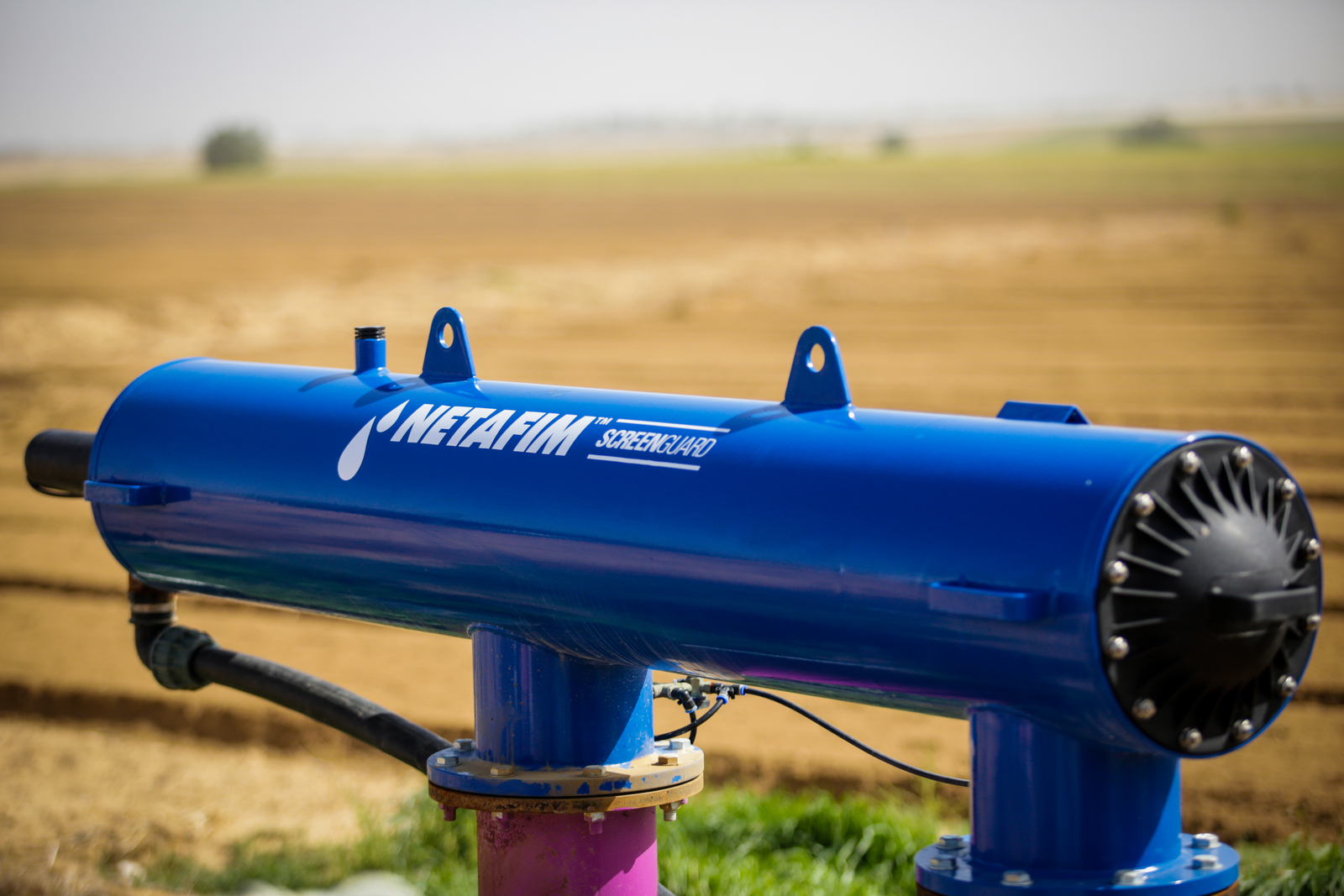

网式过滤器

叠片过滤器

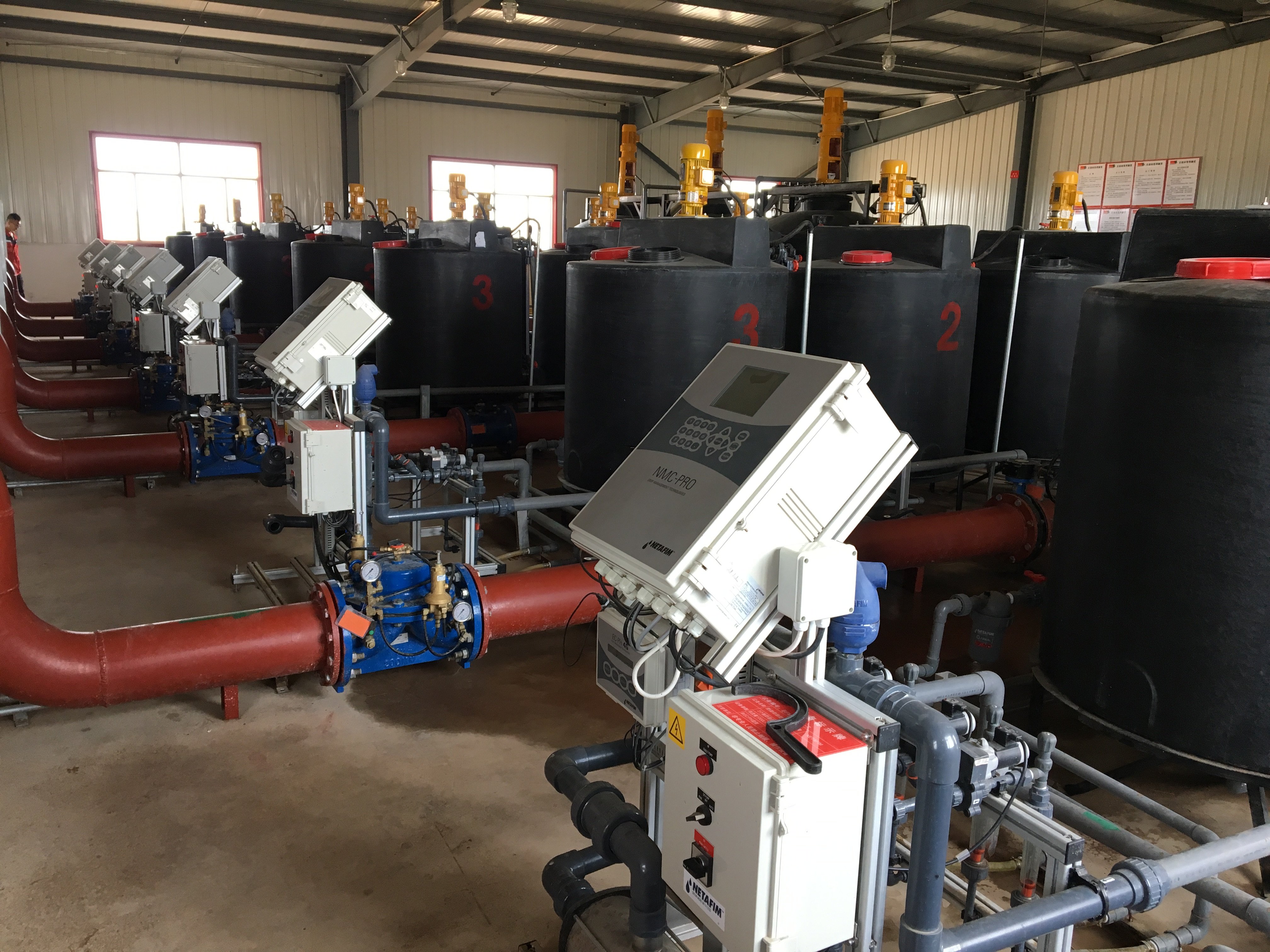

过滤系统之后的主管路上,一般旁路会连接施肥机和控制器,在这里,肥料经过合理配比注入到主管路,和清水混合后进入田间管道。

要让肥料能够非常精准的进入到每一棵作物根部,施肥机的性能至关重要。它必须要具备实时监测混合液酸碱度(pH)和电导率(EC)的功能,并且可以精准调节注肥浓度。

而通过控制器,可以进行整个灌溉施肥操作的完整设定,比如编辑灌水程序,定义施肥模式,设置轮灌组时间、监督系统运行水量等。在系统正常运转的情况下,一个人只要在泵房动动手指,就可以管理几百上千亩农场的水肥操作,非常节省人工和时间。(点击这里,了解更多关于施肥机的知识)

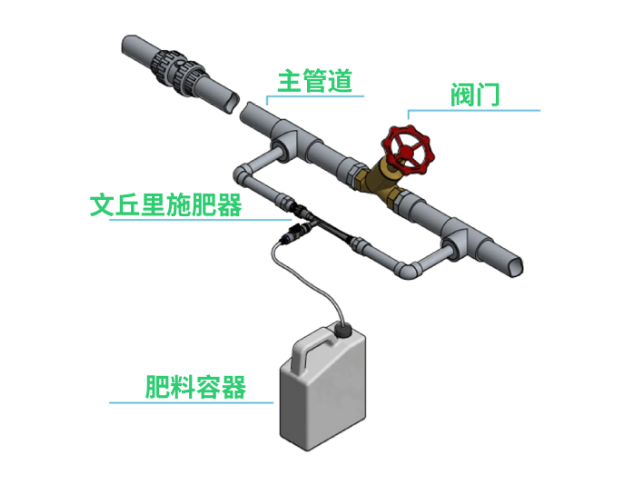

如果你种植大田作物,面积不太大,水肥一体化可以通过便宜简单的文丘里施肥器来实现。

当然,如果你要打造一个非常现代化的数字农场,轻松监测、分析、控制水肥一体化系统,实现自动化的灌溉、施肥和作物保护,你一定需要耐特菲姆最新一代的数字化农场管理平台耐碧特。看个视频了解一下吧:

为实现泵房内系统的稳定运转,往往还有这几样重要设备:

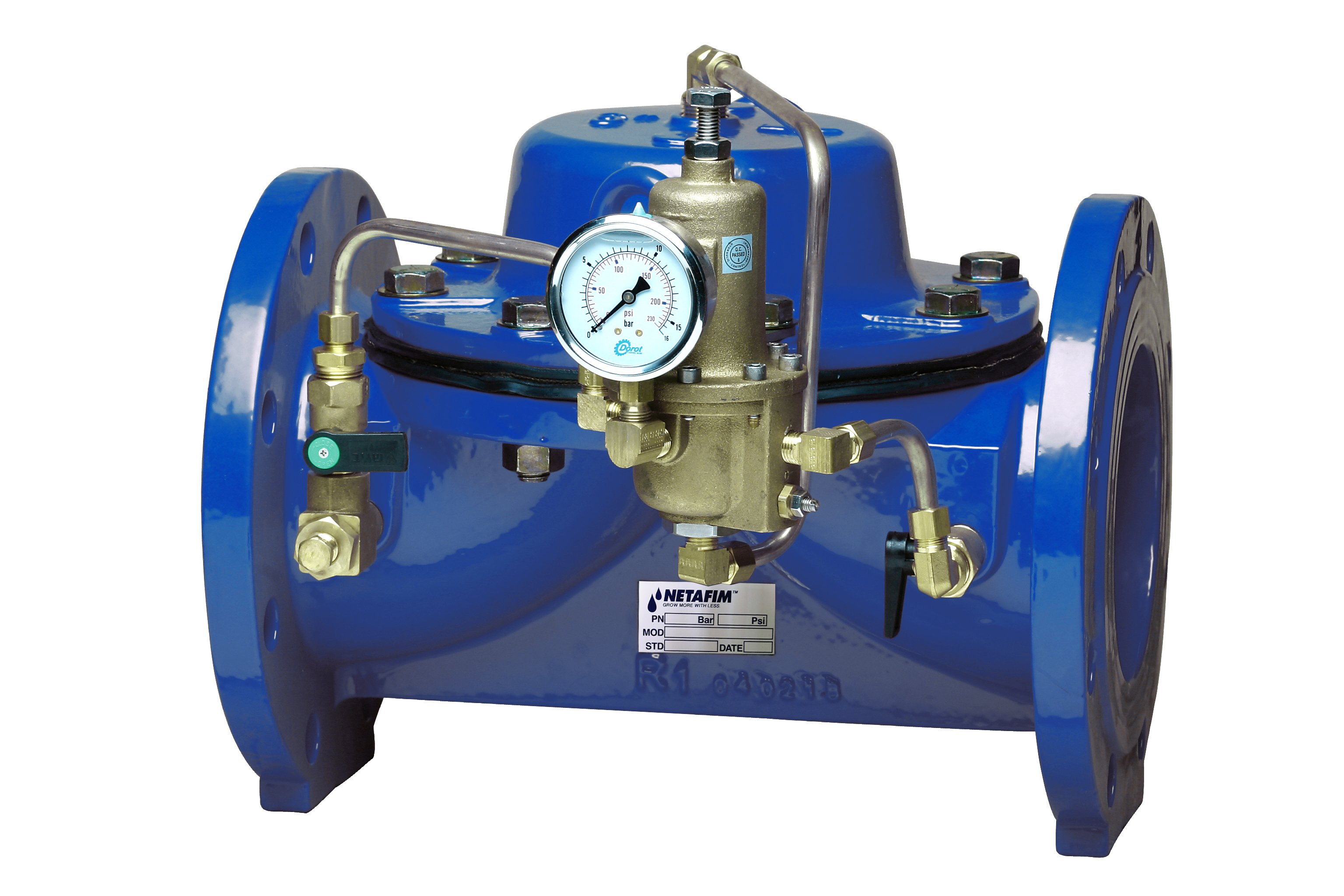

持压阀
稳定泵房首部的工作水压,在系统压力出现下降异常时,优先关闭保压,确保过滤器和施肥机的正常工作。
PRESSURE SUSTAINING (AND RELIEF).jpg

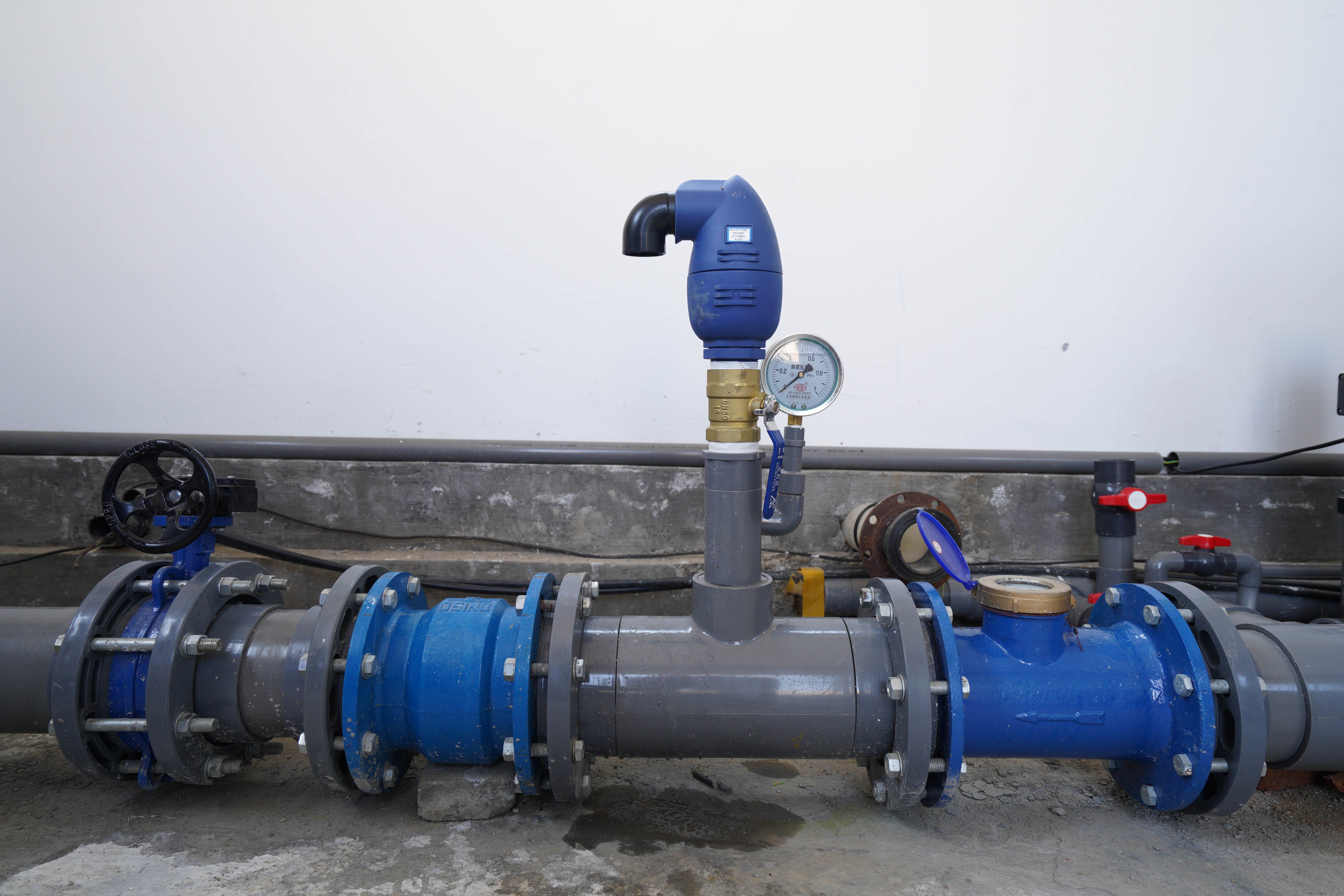

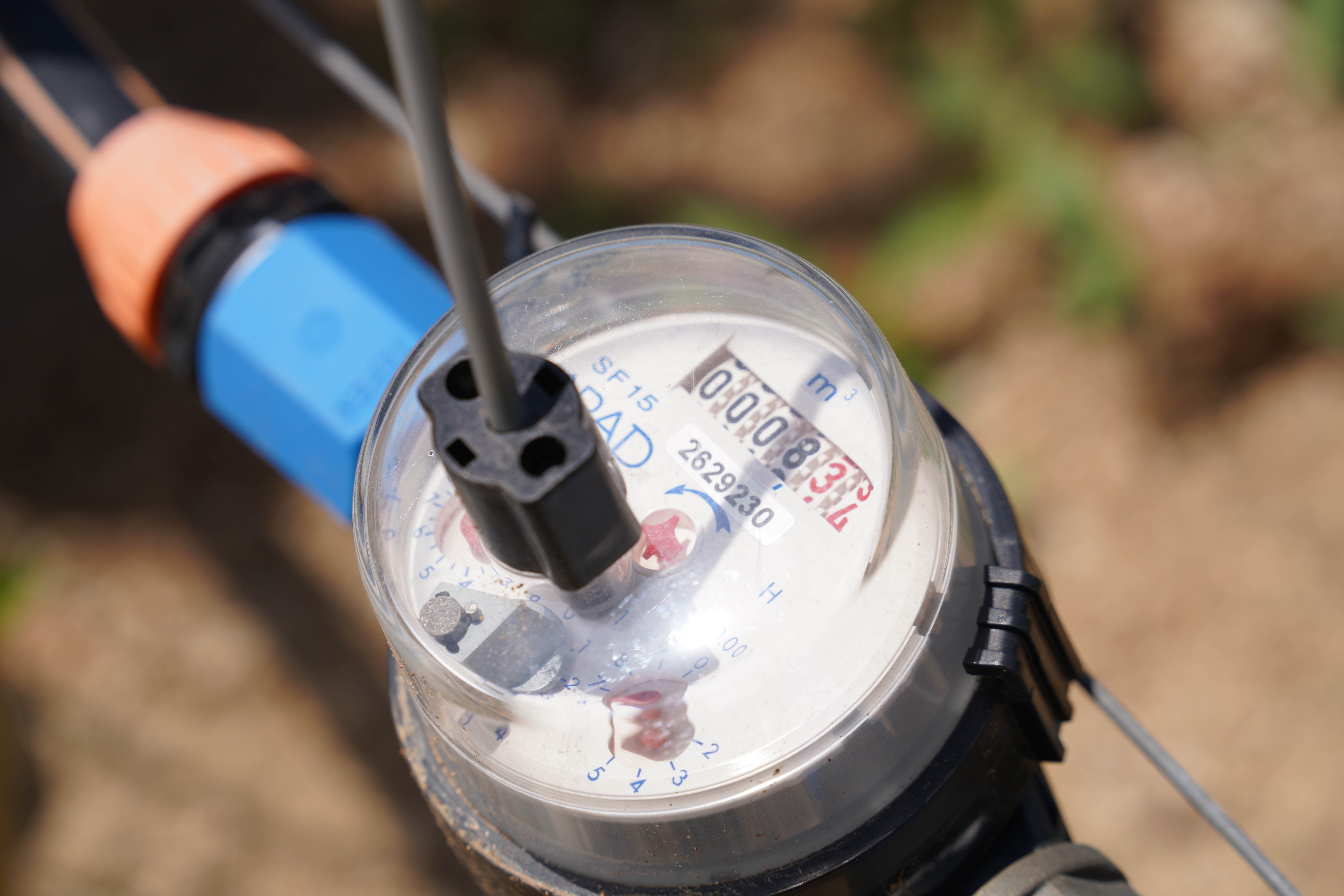

脉冲水表
与施肥机上的控制器实时通讯,反馈系统的过水量。

安全防护类设备
空气阀、逆止阀、泄压阀等,有效预防水锤、超压、真空等问题。

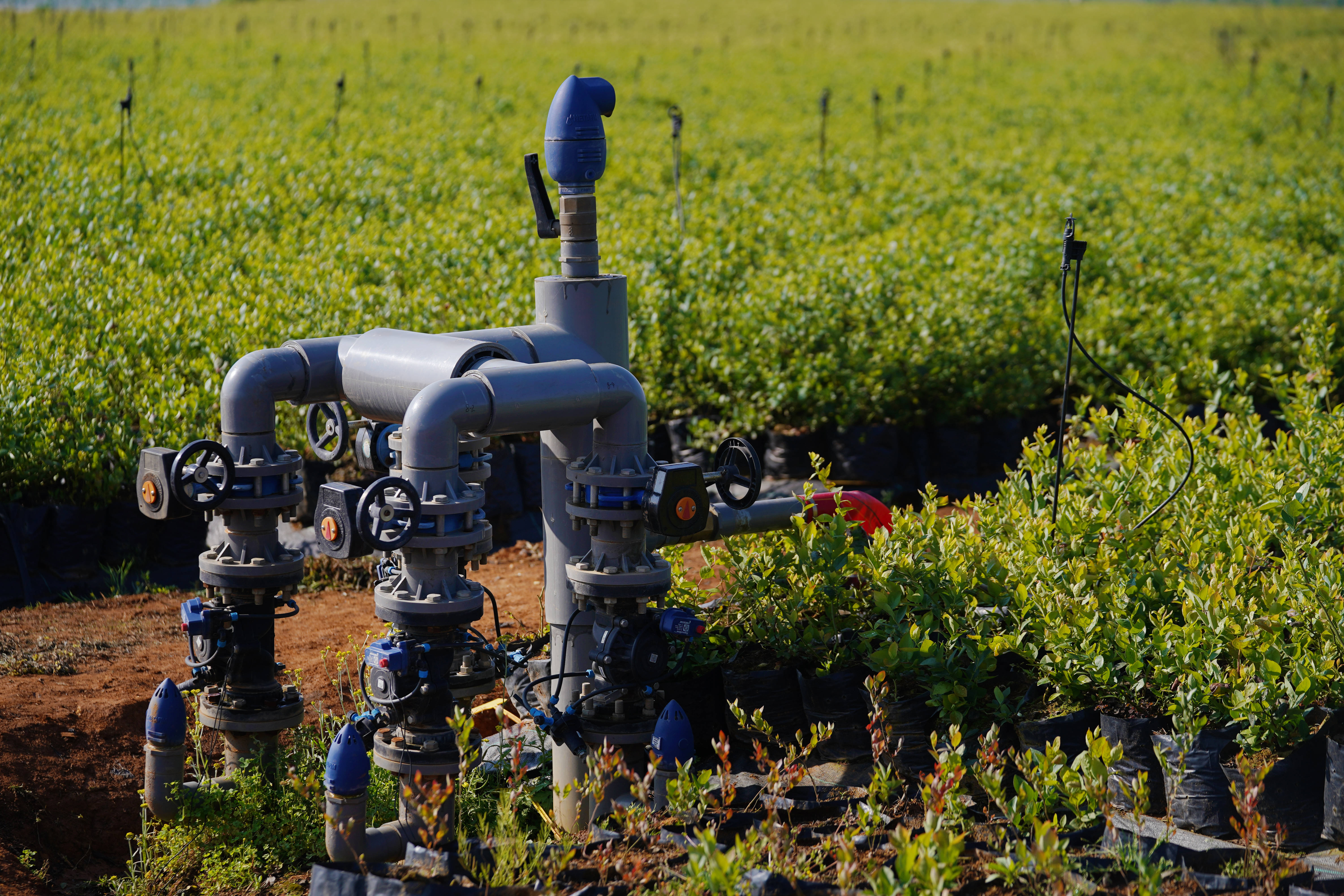

田间阀门组

混合好的水肥出了泵房,就进入田间,因为地块面积往往很大,所以在设计的时候就会考虑分散地配置田间轮灌组,每个轮灌组会对应多个田间阀门组,每个田间阀门组上配有一个或者多个控制阀(通常为减压阀),可以实现每个灌溉小区的压力都精准控制,保证良好的灌水均匀度。

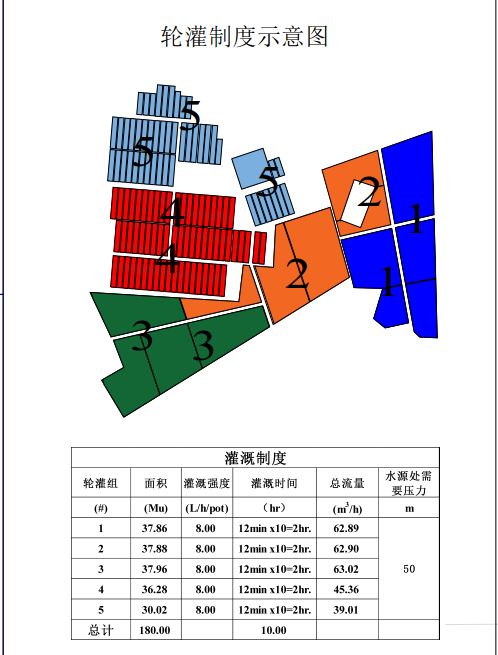

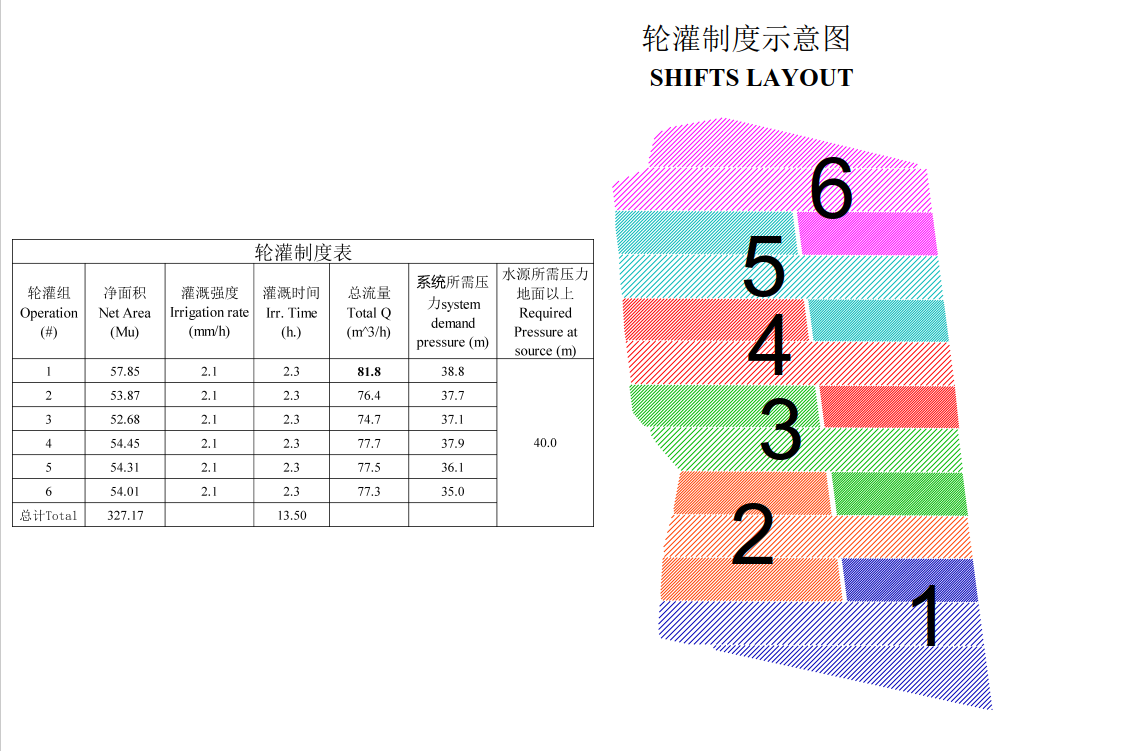

下面有两个例子,直观展现田间多地块是怎样轮灌的。

滴灌管

田间阀门组再往下就到滴灌管了,根据作物的类型,间距,土壤的类型,种植的年限等等因素会搭配与之适应的滴灌管。比如在山地种植的多年生果树类作物就适合压力补偿的厚壁滴灌管,而在平地种植的一年生的蔬菜或粮食作物就比较适合普通的薄壁滴灌管。(更多关于滴灌管的内容,请参考耐特菲姆水肥一体化课堂其他文章)

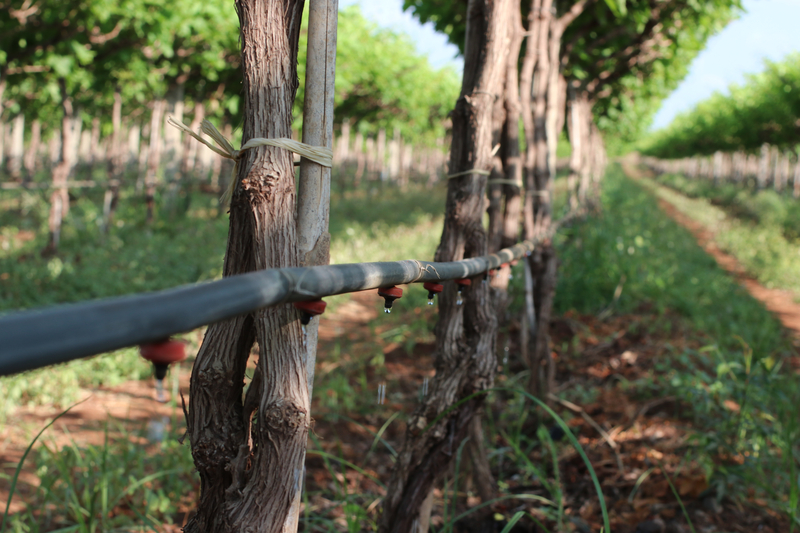

适合多年生作物的厚壁滴灌管+外镶式滴头

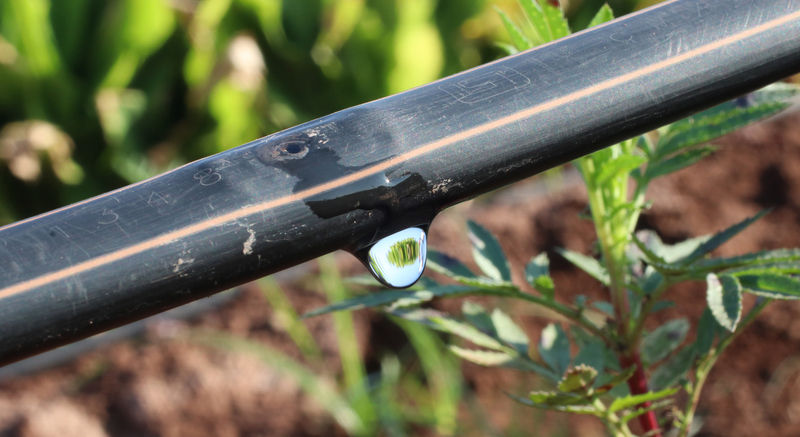

Web - Small-PCJ Dripper in Grape Field.jpg适合一年生作物的内镶滴头的薄壁滴灌管

Web - Small-Dripline with Drop - 2.jpg

不管选择什么样的滴灌管,最终要实现的目的都是一样的:稳定、均匀地将符合作物需求的水肥输送到作物根部。而实现这一目的的核心技术是滴头技术,作为滴灌技术的发明者,耐特菲姆五十多年来在滴头研发上孜孜以求,不断推陈出新,在低流量和抗堵性方面的研发屡创佳绩。



监测系统

有了一套好的灌溉系统,那该如何确定每天应该给作物灌多少水施多少肥呢。

除了传统的方法靠种植者的经验,来自田间的监测系统也是非常关键。常规的监测系统有土壤张力计,土壤湿度计、土壤温度计、水表、气象站等,它们采集的数据通过无线传输系统传输到种植者的移动设备或电脑上,种植者可以基于此更合理的制定灌溉施肥计划。

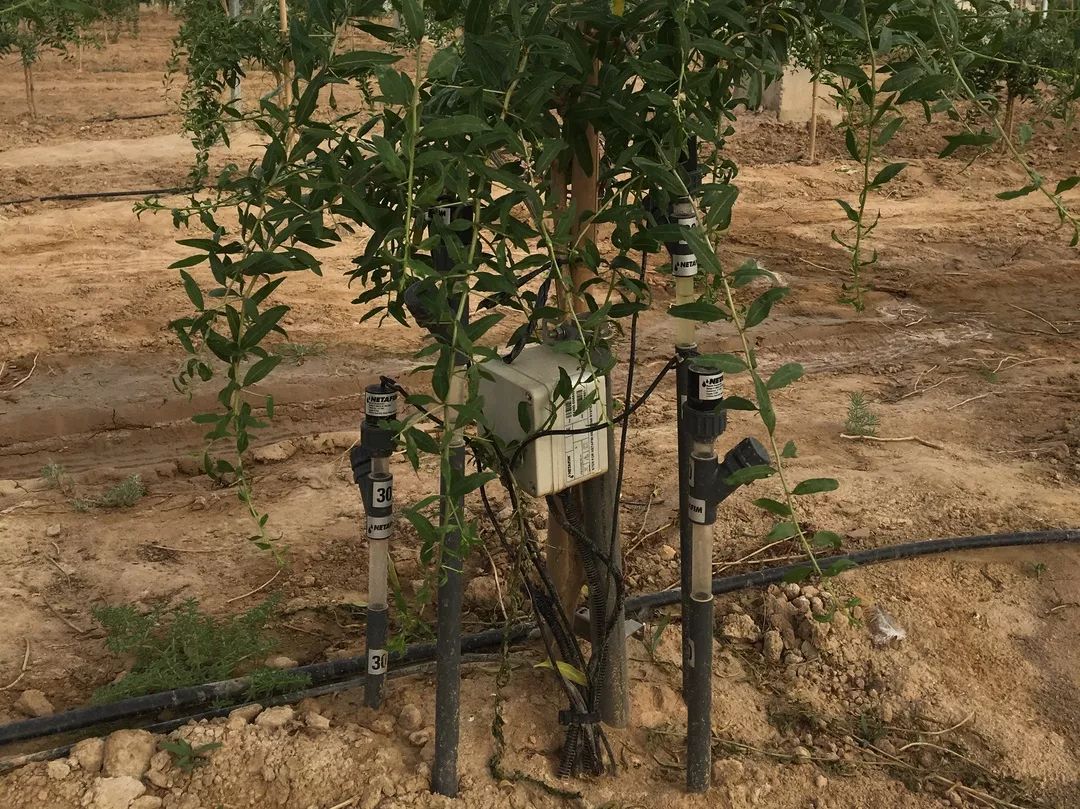

土壤张力计

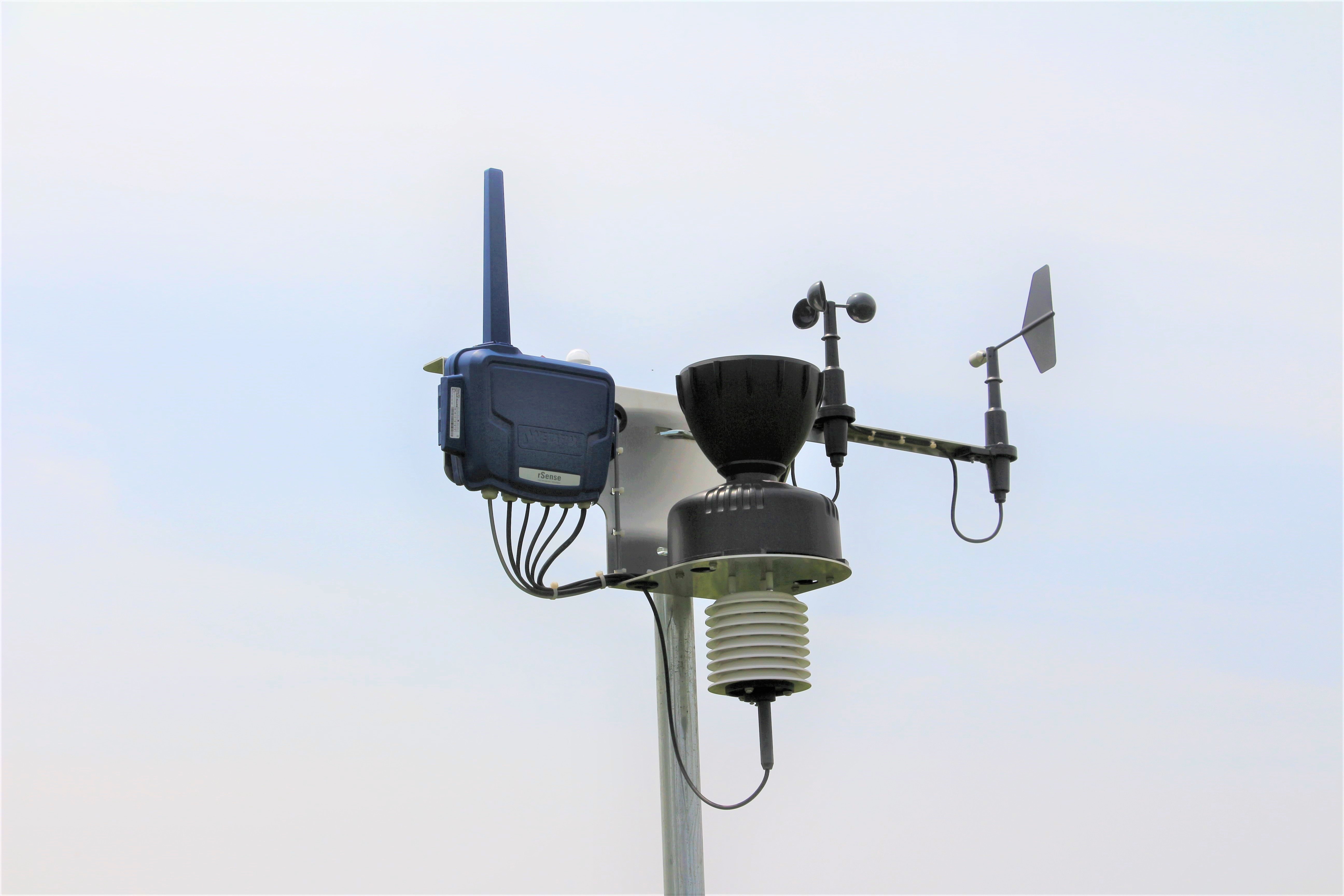

田间气象站

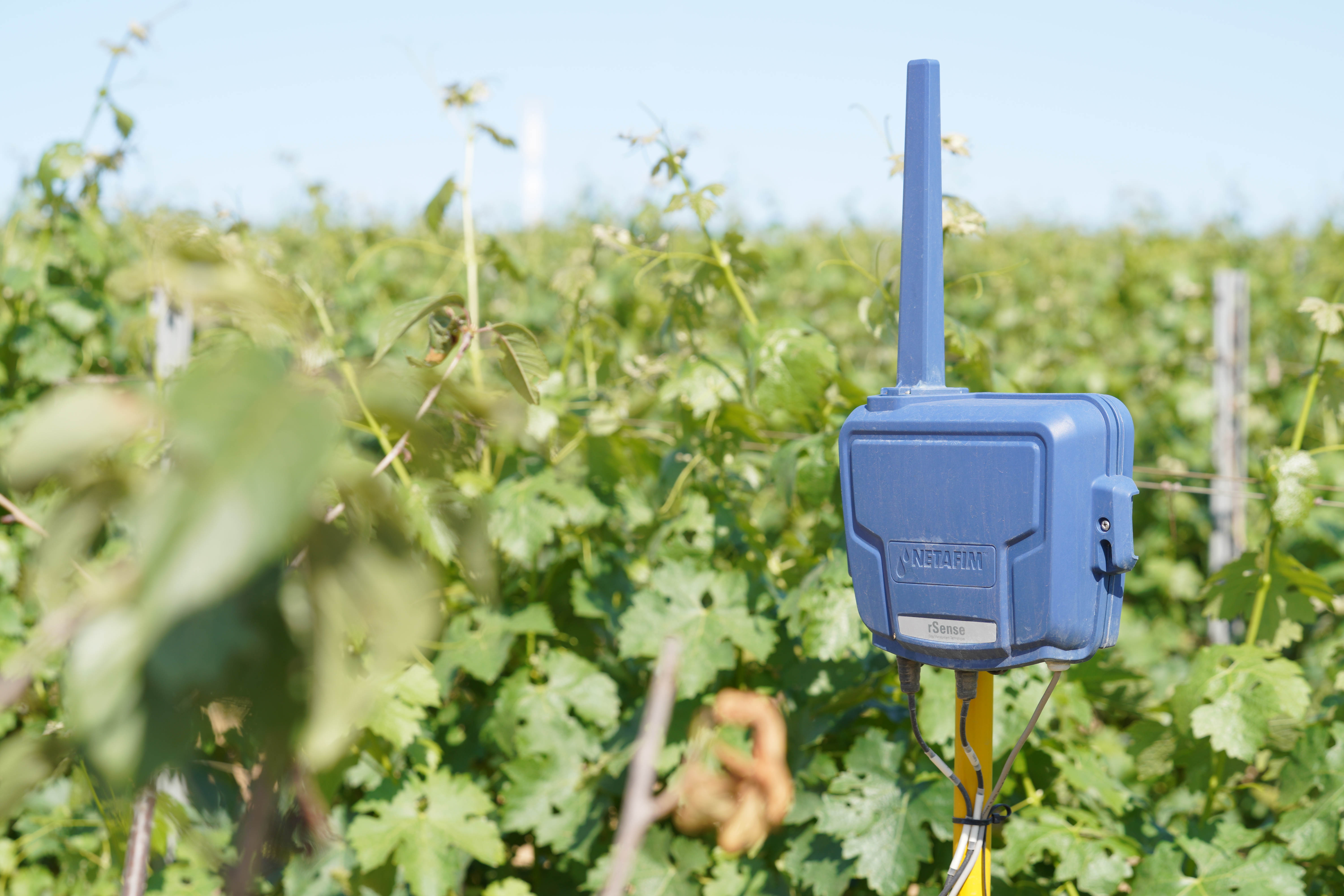

无线传输系统

最最最重要 - 人

说完了这些硬件设备,我们再来说说水肥一体化系统中最重要的环节 – 人。

再好的系统也需要具备专业知识和素养的人来驾驭,否则无法发挥出它的最大效能。就和汽车一样,水肥一体化滴灌系统需要定期保养维护,合理使用,才能够长期稳定运转。需要具备专业的农学知识,才知道什么时候,给作物滴多少水或肥,才是最合适的。


耐特菲姆除了提供业内最顶尖的系统设计和设备,在这两方面也可以给予客户最大程度的支持。因为我们拥有业内最强大的技术指导和农学服务团队。

最后,再通过一个小短片,带大家去耐特菲姆一个实际项目现场看一看。
